常用热电偶(TC)测温原理

热电偶(TC)测温原理

深圳市科瑞杰科技有限公司

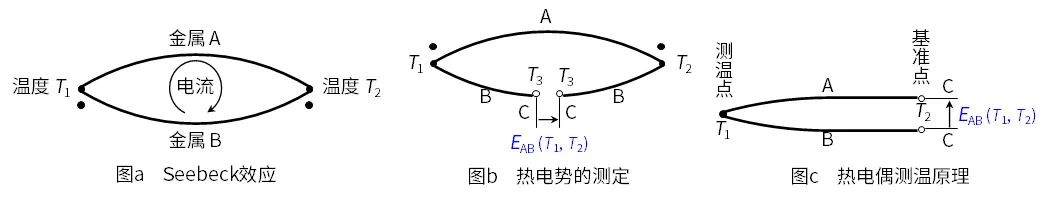

塞贝克效应(Seebeck effect)：两种不同的金属在温度梯度而引起两种物质间的电压差的热电现象

热电势EAB只与金属和温度相关。而与金属的长度，粗细或两端以外的温度无关

金属A，B 种类

温度T1，T2

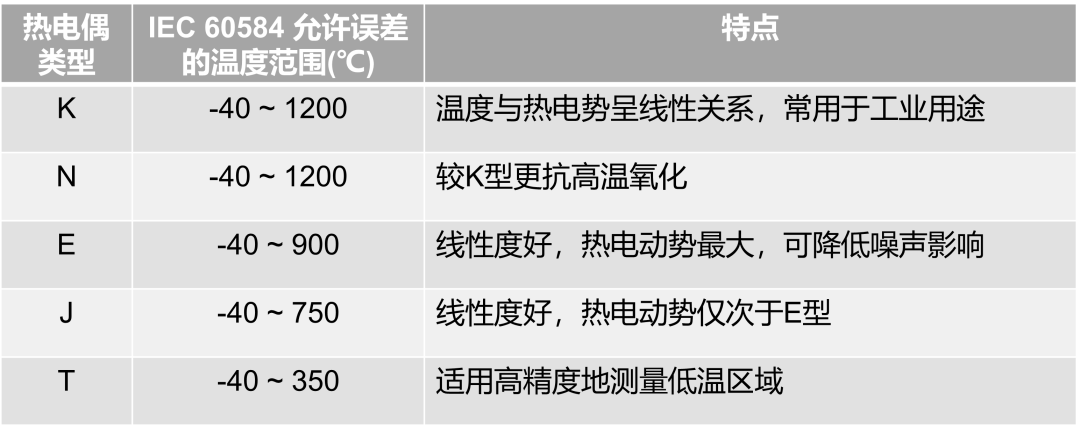

常用热电偶

类型

* ASTM的容差以较大值为准

特点

常见热电偶前端类型

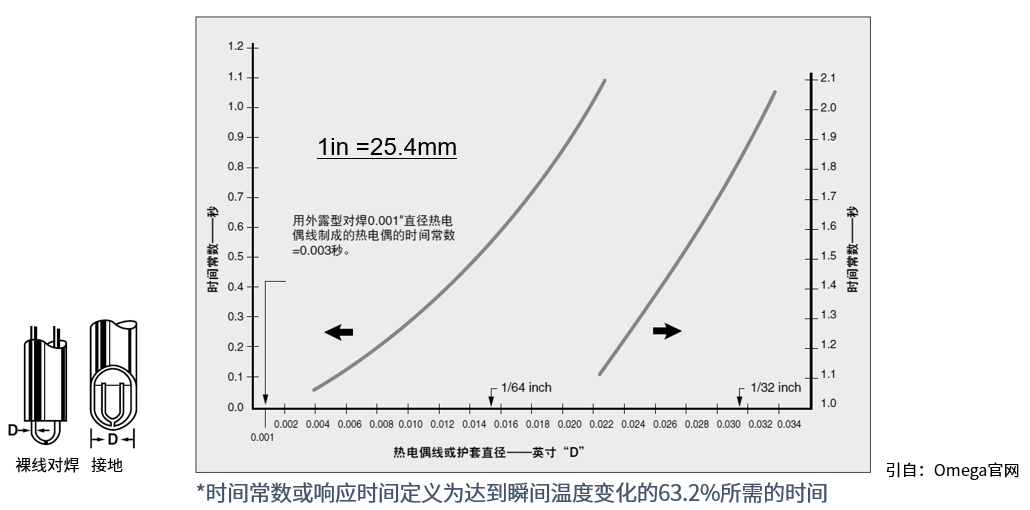

室温、大气压力下空气流动速度为每秒20m的测试条件下，上述前端的响应时间：

其他类型热电偶前端

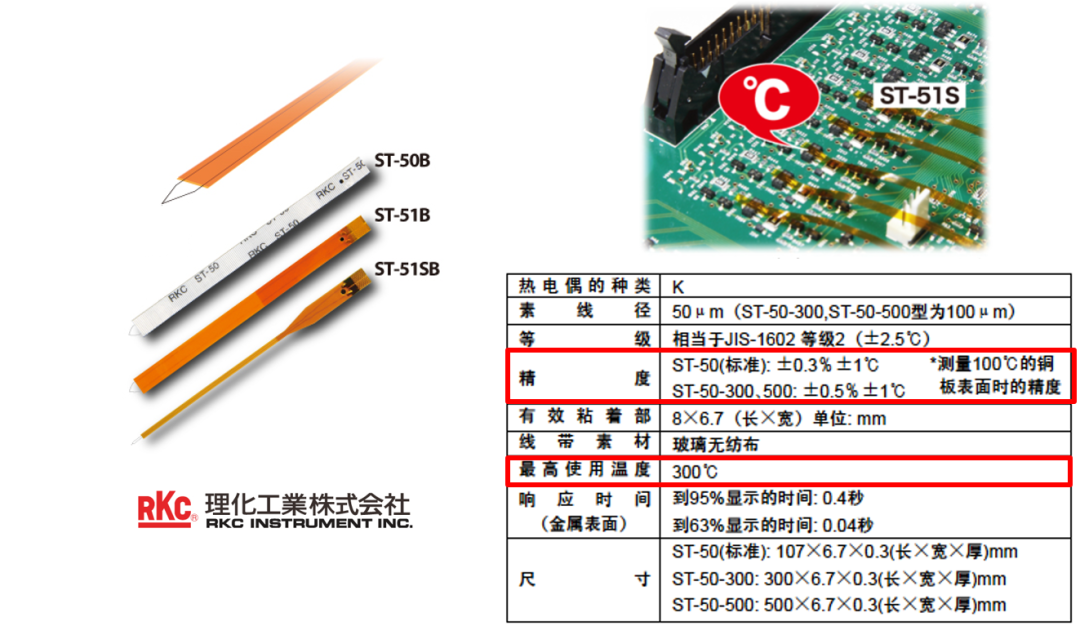

粘贴型热电偶

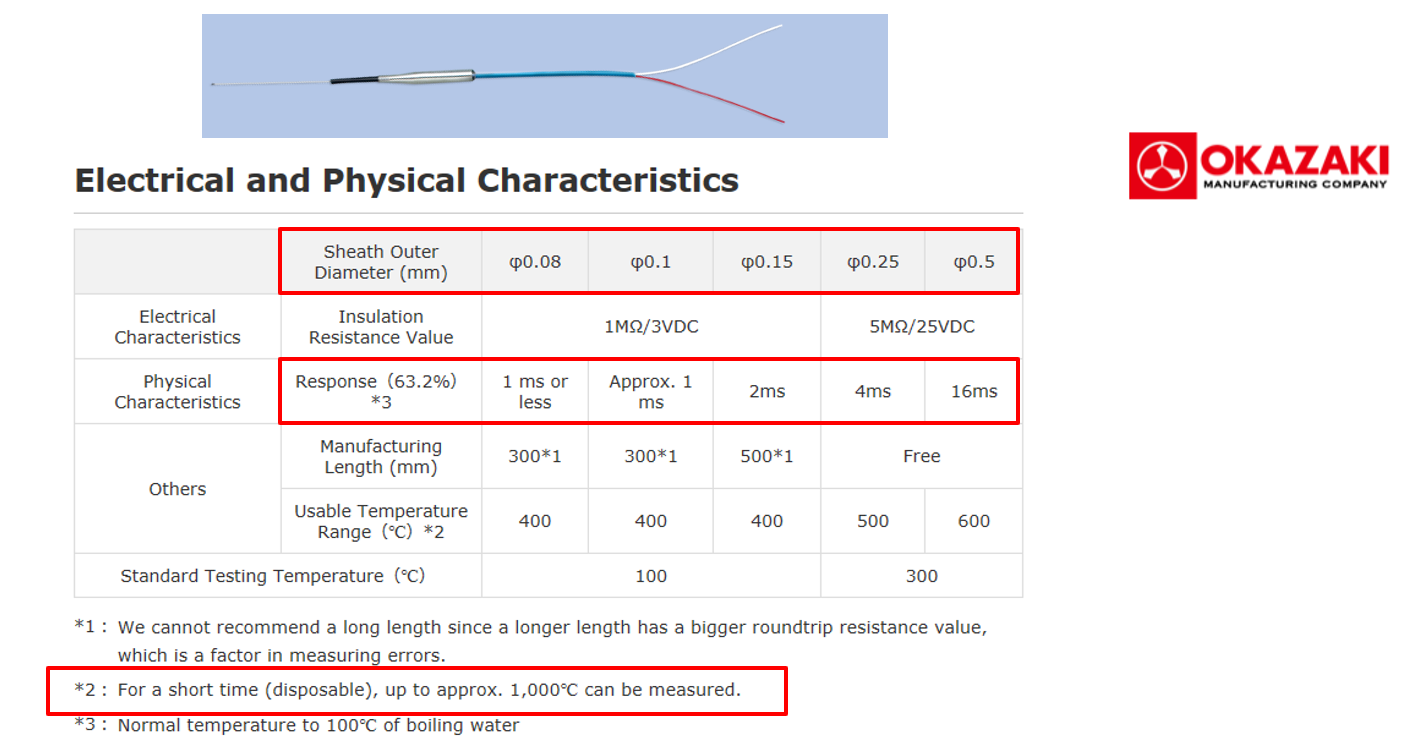

极细铠装热电偶

热电偶测温注意事项

热电偶前端加工使用点焊机

使用时注意热电偶不要弯折

不要使用焊锡

布点和拆除使用专用胶水和催化剂

可使用连接器

热电偶和被测物充分热交换，建立热平衡

保证热稳定

保证仪器本体（冷端补偿）放置稳定的环境中

使用专用热电偶
